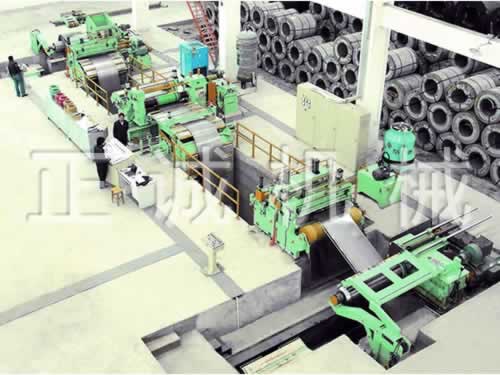

高速圆盘开卷-纵剪机-收卷生产线

　　高速圆盘开卷-纵剪机-收卷生产线用于将不同规格的卷材，经过开卷、分条、收卷成为所需定宽尺寸的卷实料，以供各种冲压生产线使用。
　　 该生产线布线合理、操作方便、自动化成度高，生产效率高，可加工各种冷轧和热轧卷板、硅钢板、不锈钢板、彩板、铝板以及电镀后或涂装后的各类金属板材。广泛应用于汽车、集装箱、家电、食品、包装、建材等金属板材加工行业。该生产线主要由上料小车、开卷机、纵剪机、废料收卷机、料头或料尾剪切机、涨力控制机及收卷机等设备组成，同时在各机之间还配有摆式中间桥、夹送装置、纠偏装置等。该生产线是集机、电、液、气于一体的自动卷材处理设备。

0.3－2X1600高速纵剪机	边丝机构	不锈钢高速纵剪机组
储料渡桥	0.3-3X1600高速纵剪机组	导向机构
压引五辊矫送	液压单臂开卷机	液压收卷部分
液压纵剪部分	预分料液压阻尼机构	纵剪机

主要技术数据:

型号	0.5×1000	0.5×1200	2×1250	2×1600	3×1250	3×1600	6×1600
可加工板厚(mm)	0.15-0.5	0.3-0.5	0.3-2	0.3-2	0.5-3	0.5-3	1-6
可加工板宽(mm)	600-1000	600-1250	600-1250	600-1600	600-1600	600-1600	600-1600
纵剪条数	30	12-30	12-30	12-30	8-15	8-15	3-13
纵剪条宽度精度(mm)	±0.5	±0.1	±0.1	±0.1	±0.15	±0.15	±0.25
线速度(mm)	10-100	10-80	10-80	10-80	10-80	10-80	10-60
可开卷重量(T)	5	10	10	15	20	30	30
可开卷内径(mm)	Φ508	Φ508	Φ508	Φ508	Φ508Φ610	Φ508Φ610	Φ508Φ610Φ760
卷取内径(mm)	Φ508	Φ508	Φ508	Φ508	Φ508	Φ610	Φ610Φ760 (任取一种)
